[Kubernetes] Prometheus & Grafana를 통한 Kubernetes 모니터링 설정

1. 모니터링 도구 소개

1) Prometheus

• SoundCloud사에서 만든 메트릭 기반의 오픈소스 모니터링 시스템다.
• 프로메테우스는 메트릭을 시계열 데이터로 수집하고 저장한다.
• RDB 대신 메트릭 이름과 key-value 쌍으로 식별되는 다차원 데이터 모델을 사용한다. 이에, 많은 양의 정보를 빠르게 검색할 수 있다.

2) Grafana

• 시계열 매트릭 데이터를 시각화 하는데 가장 최적화된 대시보드를 제공해주는 오픈소스 툴킷이다.
• 사용자가 하나의 대시보드로 통합된 차트와 그래프를 통해 데이터를 확인할 수 있어 데이터를 손쉽게 해석하고 이해할 수 있다.

2. Prometheus & Grafana 설치

1) Helm 설치

• Helm 설치 사이트

# Apt (데비안/우분투)
curl https://baltocdn.com/helm/signing.asc | gpg --dearmor | sudo tee /usr/share/keyrings/helm.gpg > /dev/null
sudo apt-get install apt-transport-https --yes
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/helm.gpg] https://baltocdn.com/helm/stable/debian/ all main" | sudo tee /etc/apt/sources.list.d/helm-stable-debian.list
sudo apt-get update
sudo apt-get install helm

2) helm repo에 Helm Chart 저장소 등록

• Helm 차트("prometheus-community.github.io")를 사용하여 간단하게 Prometheus & Grafana를 설치할 수 있다.

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update



3) Prometheus & Grafana 설치

# 모니터링에 사용할 namespace 생성
kubectl create namespace monitoring
# helm을 통해 Prometheus & Grafana 설치
helm install prometheus prometheus-community/kube-prometheus-stack --namespace monitoring



4) 설치 확인

• 성공적으로 설치가 완료되면 하기와 같은 pod,svc가 실행되는 것을 확인할 수 있다.

boc@vm-bastion-hub:~$ kubectl get pods,svc -n monitoring
NAME                                                         READY   STATUS    RESTARTS   AGE
pod/alertmanager-prometheus-kube-prometheus-alertmanager-0   2/2     Running   0          76s
pod/prometheus-grafana-8559df6c5d-vch8j                      3/3     Running   0          79s
pod/prometheus-kube-prometheus-operator-7585f6c976-p7fj2     1/1     Running   0          79s
pod/prometheus-kube-state-metrics-6b9ff84f5f-lz2bp           1/1     Running   0          79s
pod/prometheus-prometheus-kube-prometheus-prometheus-0       2/2     Running   0          76s
pod/prometheus-prometheus-node-exporter-g65vn                1/1     Running   0          79s
pod/prometheus-prometheus-node-exporter-rbgzb                1/1     Running   0          79s

NAME                                              TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
service/alertmanager-operated                     ClusterIP   None           <none>        9093/TCP,9094/TCP,9094/UDP   76s
service/prometheus-grafana                        ClusterIP   10.0.24.114    <none>        80/TCP                       79s
service/prometheus-kube-prometheus-alertmanager   ClusterIP   10.0.19.248    <none>        9093/TCP,8080/TCP            79s
service/prometheus-kube-prometheus-operator       ClusterIP   10.0.76.57     <none>        443/TCP                      79s
service/prometheus-kube-prometheus-prometheus     ClusterIP   10.0.237.152   <none>        9090/TCP,8080/TCP            79s
service/prometheus-kube-state-metrics             ClusterIP   10.0.29.28     <none>        8080/TCP                     79s
service/prometheus-operated                       ClusterIP   None           <none>        9090/TCP                     76s
service/prometheus-prometheus-node-exporter       ClusterIP   10.0.49.243    <none>        9100/TCP                     79s

5) 서비스 type 수정

• 현재 서비스 type은 ClusterIP로 외부에서 Pod에 접근하기 위해서 서비스 type을 LoadBalancer 또는 NodePort로 수정

boc@vm-bastion-hub:~$ kubectl patch svc prometheus-grafana -n monitoring -p '{"spec": {"type": "LoadBalancer"}}'
service/prometheus-kube-prometheus-prometheus patched



boc@vm-bastion-hub:~$ kubectl get svc -n monitoring
NAME                                      TYPE           CLUSTER-IP     EXTERNAL-IP      PORT(S)                      AGE
alertmanager-operated                     ClusterIP      None           <none>           9093/TCP,9094/TCP,9094/UDP   15m
prometheus-grafana                        LoadBalancer   10.0.24.114    20.249.xxx.xxx   80:31716/TCP                 15m
prometheus-kube-prometheus-alertmanager   ClusterIP      10.0.19.248    <none>           9093/TCP,8080/TCP            15m
prometheus-kube-prometheus-operator       ClusterIP      10.0.76.57     <none>           443/TCP                      15m
prometheus-kube-prometheus-prometheus     ClusterIP      10.0.237.152   <none>           9090/TCP,8080/TCP            15m
prometheus-kube-state-metrics             ClusterIP      10.0.29.28     <none>           8080/TCP                     15m
prometheus-operated                       ClusterIP      None           <none>           9090/TCP                     15m
prometheus-prometheus-node-exporter       ClusterIP      10.0.49.243    <none>           9100/TCP                     15m

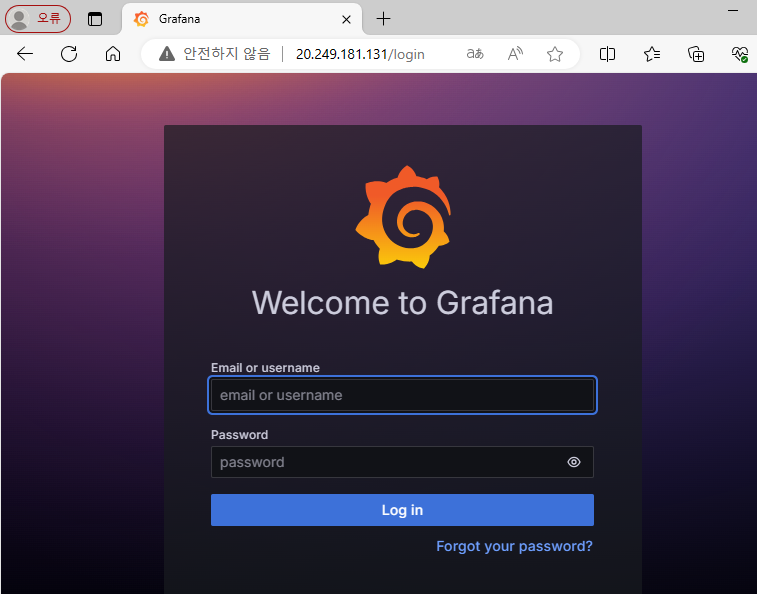

6) Grafana 로그인

• prometheus-grafana 의 {EXTERNAL-IP}:80로 접속한다.
• 초기 계정은 username: admin, Password: prom-operator 이다.



---
