[Kubernetes] 서로 다른 Namespace에 있는 서비스로 Nginx Ingress 설정

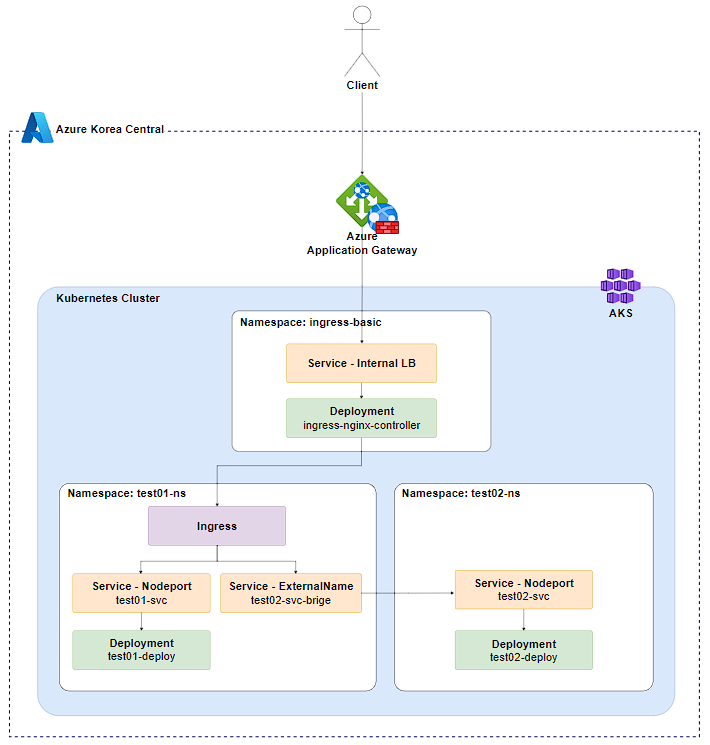

1. 아키텍처

• ExternalName SVC를 활용하여 서로 다른 Namespace에 있는 SVC로 Nginx Ingress를 설정한다.

2. ExternalName 서비스란?

• ExternalName는 클러스터 내부의 Pod가 외부 서비스에 도메인 이름을 통해 접근하는 데 사용된다.
• 이와 반대로 NodePort 및 LoadBalancer는 외부에서 클러스터 내부의 서비스에 접근하기 위해 사용된다.
• ExternalName 서비스 생성 시 셀렉터가 없고 DNS 이름을 사용한다.
• 사용 이유
  • 외부 FQDN 주소가 바뀌더라도, CNAME은 그대로 유지할 수 있어 애플리케이션을 다시 작성하거나 빌드하지 않아도 된다.
  • 외부 Domain을 마치 동일한 내부 서비스인 것처럼 참조할 수 있어 편리하다.
  • 클러스터 내부에서도 내부 서비스를 다른 이름으로 참조할 수 있다.

# Example01
apiVersion: v1
kind: Service
metadata:
  name: externalname-service
spec:
  type: ExternalName
  externalName: google.com   #연결하려는 외부 도메인

# Example02
apiVersion: v1
kind: Service
metadata:
  name: externalname-service
spec:
  type: ExternalName
  externalName: my.database.example.com   #연결하려는 외부 도메인

# Example03
apiVersion: v1
kind: Service
metadata:
  name: test02-svc-bridge
  namespace: test01-ns
spec:
  type: ExternalName
  externalName: test02-svc.test02-ns   #연결하려는 내부 서비스

3. 테스트 환경 구성

※ 본 테스트은 AKS(Azure Kubernetes Service)를 사용하여 Kubernetes 환경을 구성하였다.



1) test01-deploy와 test01-svc를 생성하는 yaml 파일

• kubectl apply -f test01.yaml  명령어로 리소스 배포

# test01.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: test01-deploy
  namespace: test01-ns
spec:
  replicas: 1
  selector:
    matchLabels:
      app: test01
  template:
    metadata:
      labels:
        app: test01
    spec:
      containers:
      - name: test01
        image: mcr.microsoft.com/azuredocs/aks-helloworld:v1
        ports:
        - containerPort: 80
        env:
        - name: TITLE
          value: "Hello Test01"
---
apiVersion: v1
kind: Service
metadata:
  name: test01-svc
  namespace: test01-ns
spec:
  selector:
    app: test01
  type: NodePort
  ports:
  - name: http
    port: 80
    targetPort: 80



2) test02-deploy와 test02-svc를 생성하는 yaml 파일

• kubectl apply -f test02.yaml  명령어로 리소스 배포

# test02.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: test02-deploy
  namespace: test02-ns
spec:
  replicas: 1
  selector:
    matchLabels:
      app: test02
  template:
    metadata:
      labels:
        app: test02
    spec:
      containers:
      - name: test02
        image: mcr.microsoft.com/azuredocs/aks-helloworld:v1
        ports:
        - containerPort: 80
        env:
        - name: TITLE
          value: "Hello Test02"
---
apiVersion: v1
kind: Service
metadata:
  name: test02-svc
  namespace: test02-ns
spec:
  selector:
    app: test02
  type: NodePort
  ports:
  - name: http
    port: 80
    targetPort: 80



3) externalname type의 service를 생성하는 yaml 파일

• test02-svc를 test02-svc-bridge 라는 이름으로 externalname 서비스를 생성하여 클러스터 내부에서 참조한다.
• kubectl apply -f externalname.yaml 명령어로 리소스 배포

# externalname.yaml
apiVersion: v1
kind: Service
metadata:
  name: test02-svc-bridge
  namespace: test01-ns
spec:
  type: ExternalName
  externalName: test02-svc.test02-ns

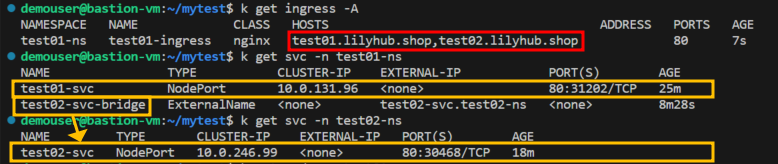

4) Ingress를 생성하는 yaml 파일

• 외부에서 test01.lilyhub.shop으로 접속 시 test01-svc로 분기한다.
• 외부에서 test02.lilyhub.shop으로 접속 시 test02-svc-bridge으로 분기한다. 이때, test02-svc-bridge은 test02-svc을 참조한다.
• kubectl apply -f externalname.yaml 명령어로 리소스 배포

# ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: test01-ingress
  namespace: test01-ns
  annotations:
    nginx.ingress.kubernetes.io/ssl-redirect: “false”
spec:
  ingressClassName: nginx
  rules:
  - host: test01.lilyhub.shop
    http:
      paths:
      - path: /
        backend:
          service:
            name: test01-svc
            port:
              number: 80
        pathType: Prefix
  - host: test02.lilyhub.shop
    http:
      paths:
      - path: /
        backend:
          service:
            name: test02-svc-bridge
            port:
              number: 80
        pathType: Prefix

4.  도메인 레코드 설정

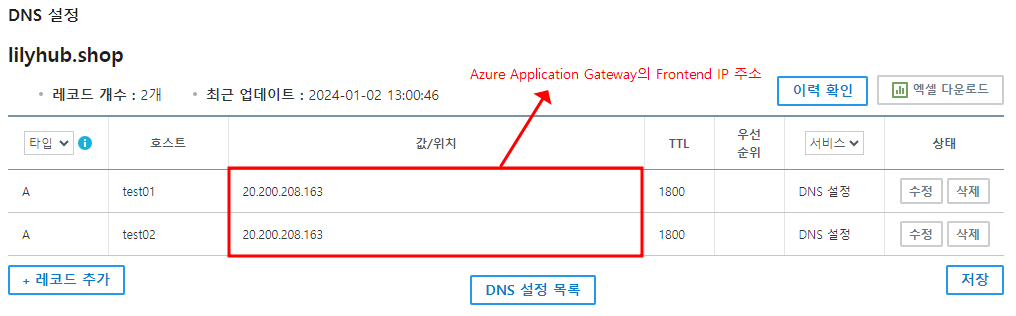

• 가비아에서 도메인 구매 후 DNS 설정 진행
• A 레코드로 각 도메인에 대한 IP를 Azure Application Gateway의 Frontend IP 주소로 등록한다.

5.  테스트 결과

1. 도메인으로 사이트 접속 테스트

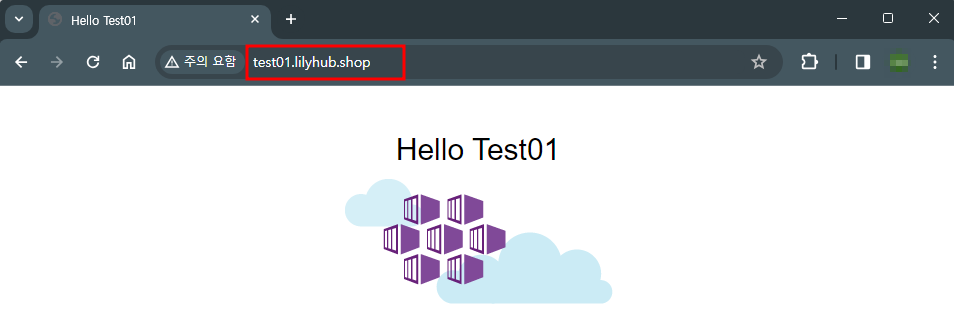

a. http://test01.lilyhub.shop/

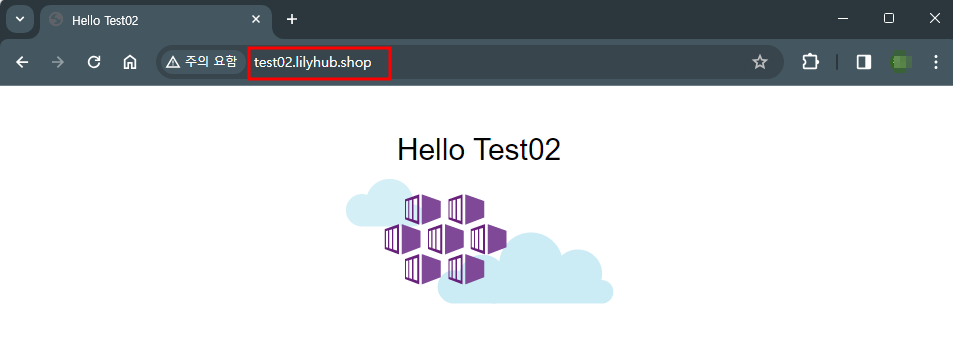

b. http://test02.lilyhub.shop/

2. nslookup 테스트

a. nslookup test01.lilyhub.shop

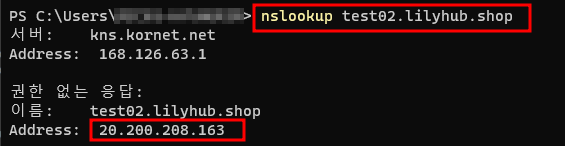

b. nslookup test02.lilyhub.shop

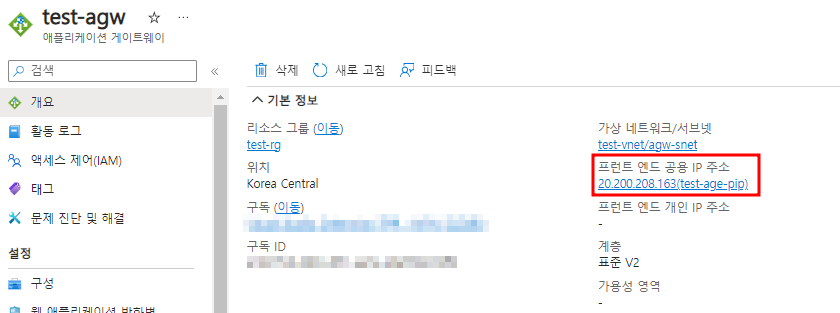

• 각 도메인 주소로 nslookup을 하게 되면 두 도메인 주소가 동일하게 Azure Application Gateway의 Frontend IP로  Lookup 되는 것을 확인할 수 있다.

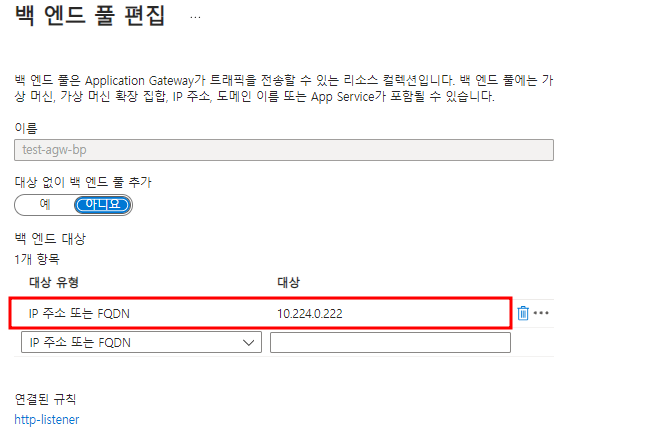

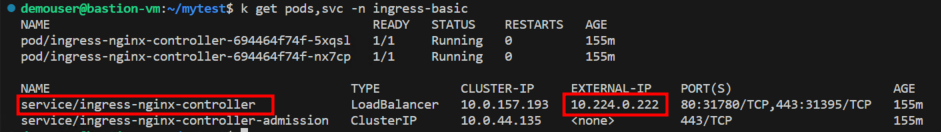

• Azure Application Gateway의 Backend Pool은 ingress-nginx-controller의 EXTERNAL-IP로 설정되어 있다.

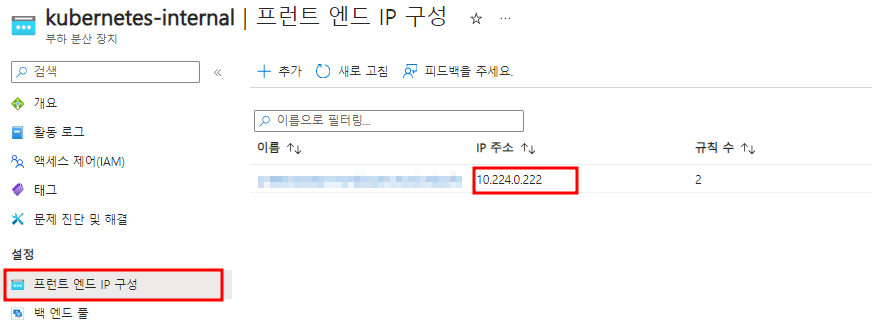

• ingress-nginx-controller SVC의 EXTERNAL-IP는 AKS에서 자동으로 생성되는 kubernetes-internal LB의 Frontend IP다.

---



참고

2 ways to route Ingress traffic across namespaces - Kubernetes
