[Network] AWS 및 Azure 간의 Active-Active VPN 구성

1. 아키텍처

• 본 테스트는 '구성도01’과 같이 AWS의 ‘vpn 연결’에서 제공하는 2개의 터널 중 각각 1개의 터널만 Azure와 연결한다.
  • AWS는 S2S VPN 연결에 2개의 터널이 있으며, 각 터널은 고유의 퍼블릭 IP 주소를 사용한다.
  • Tunnel 1개만 up 되어 있어도 당장 사용은 가능하지만 Tunnel 장애 발생하면 바로 연결이 끊기기 때문에 이중화를 위해 Tunnel 2개를 모두 설정해서 사용하는 것을 권장한다.

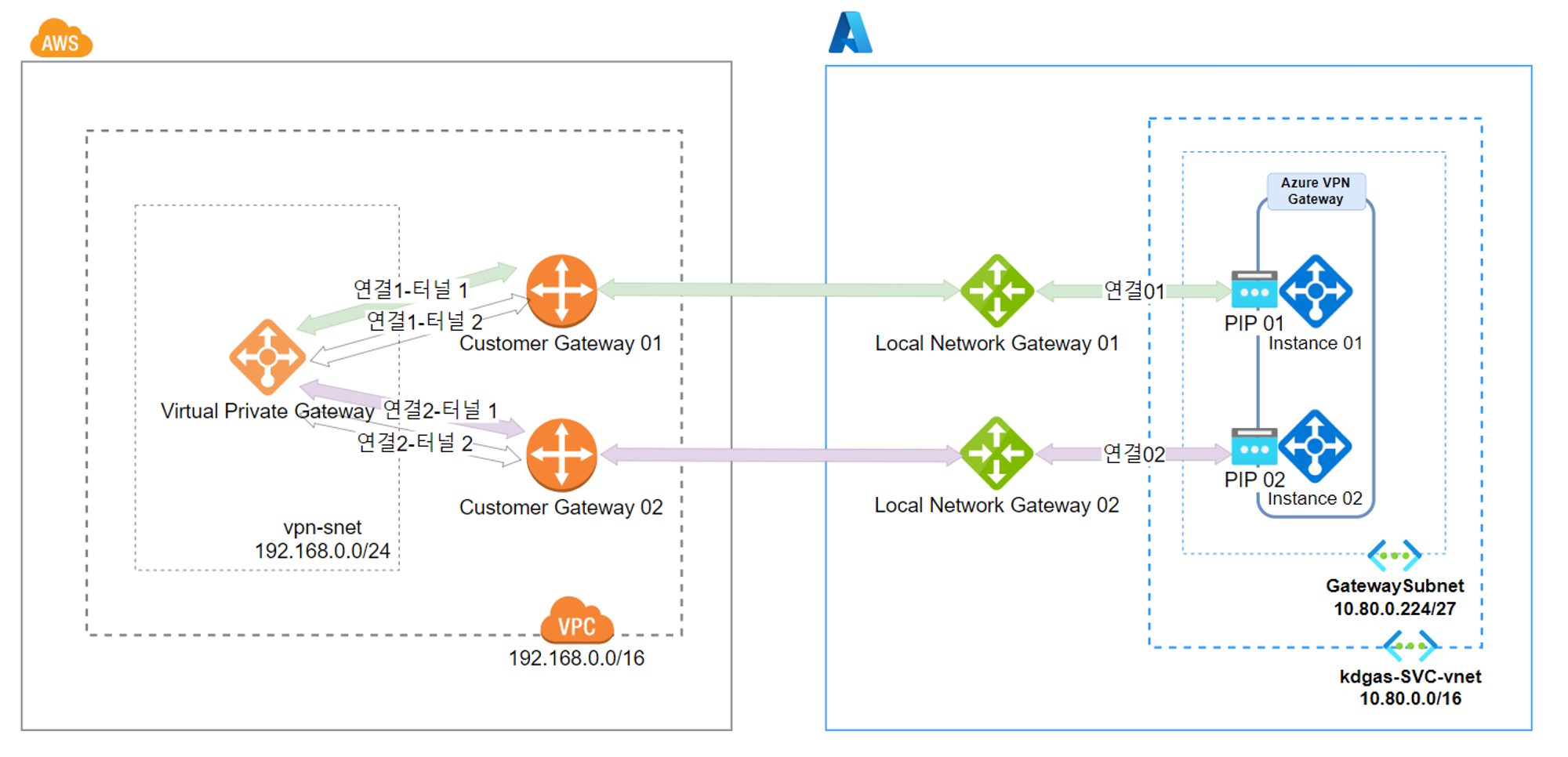

구성도01

구성도02

2. 사전 구성

2-1. BGP APIPA 구성표

2-2. 생성 예정 리소스

1) AWS

• VPC 1개
• 가상 프라이빗 게이트웨이 1개
• 고객 게이트웨이 2개
• 사이트 간 연결 2개, 각각에 터널 2개(총 4개의 터널)

2) Azure

• 가상 네트워크 1개
• 활성-활성 및 BGP 지원 가상 네트워크 게이트웨이 1개
• 로컬 네트워크 게이트웨이 2개
• 사이트 간 연결 2개

3-1.  AWS 설정

1) VPC

• VPC 생성

2) 서브넷

• 서브넷 생성

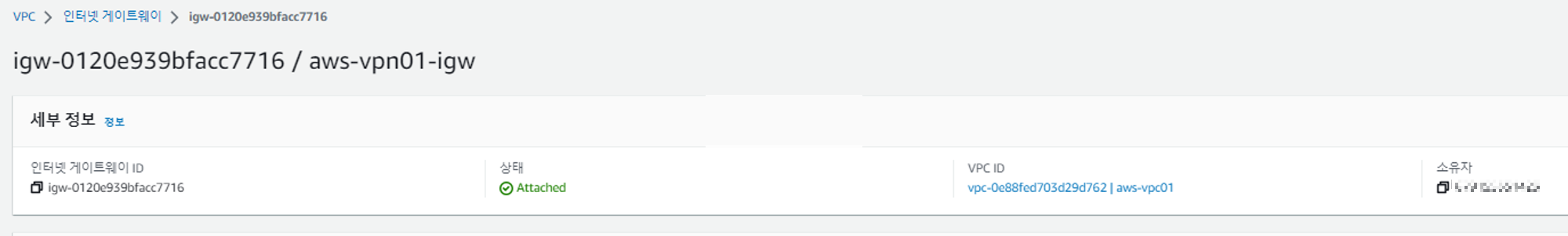

3) 인터넷 게이트웨이

• 인터넷 게이트웨이 생성

4) 라우팅 테이블

• 라우팅 테이블 생성
  • 라우팅 테이블에서 0.0.0.0/0 → 인터넷 게이트웨이로 라우팅 편집

5) 가상 프라이빗 게이트웨이

• 가상 프라이빗 게이트웨이 생성

6) 고객 게이트웨이

• 3-2.  Azure 설정에서 2번까지 진행 후 AWS 고객 게이트웨이 생성
• 고객 게이트웨이 1번 생성

  • BGP ASN: 65515 (Azure VPN 게이트웨이의 ASN)
  • IP 주소: Azure VPN 게이트웨이의 첫 번째 공용 IP 주소

• 고객 게이트웨이 2번 생성
  • BGP ASN: 65515 (Azure VPN 게이트웨이의 ASN)
  • IP 주소: Azure VPN 게이트웨이의 두 번째 공용 IP 주소

7) VPN 연결

• 가상 프라이빗 게이트웨이 ↔고객 게이트웨이 1번 간의 연결 생성

• 가상 프라이빗 게이트웨이 ↔고객 게이트웨이 2번 간의 연결 생성

3-2.  Azure 설정

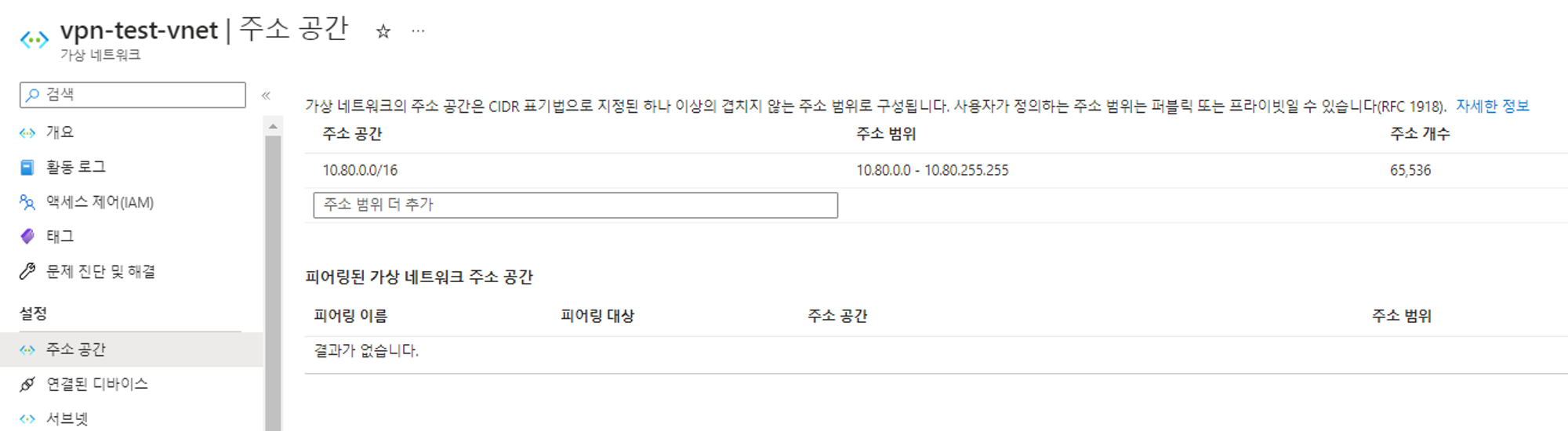

1) 가상 네트워크 생성

• 가상 네트워크 생성 시 AWS의 VPC 주소 공간과 겹치면 안된다.
• VPN용 서브넷의 이름은 반드시 GatewaySubnet 으로 지정해야한다.

2) 가상 네트워크 게이트웨이 생성

• BGP 구성에서 사용을 선택
• ASN: 65515
• 사용자 지정 Azure APIPA BGP IP 주소: 169.254.21.2, 169.254.22.2 (BGP APIPA 구성표 참고)
• 두 번째 사용자 지정 Azure APIPA BGP IP 주소: 169.254.21.6, 169.254.22.6 (BGP APIPA 구성표 참고)

3) 로컬 네트워크 게이트웨이 1번 생성

• IP 주소: AWS의 VPN 연결에서 Tunnel 1의 IP 주소
• ASN: 64512 (AWS ASN 번호)
• BGP 설정 구성: 예
• BGP 피어 IP 주소: 169.254.21.1 (BGP APIPA 구성표 참고)

4) 로컬 네트워크 게이트웨이 2번 생성

• IP 주소: AWS의 VPN 연결에서 Tunnel 2의 IP 주소
• ASN: 64512 (AWS ASN 번호)
• BGP 설정 구성: 예
• BGP 피어 IP 주소: 169.254.21.5 (BGP APIPA 구성표 참고)

5) 가상 네트워크 게이트웨이 ↔ 로컬 네트워크 게이트웨이 1번 간의 연결 생성

• 기본 사용자 지정 BGP 주소: 169.254.21.2 (BGP APIPA 구성표 참고)
• 보조 사용자 지정 BGP 주소: 169.254.21.6 (BGP APIPA 구성표 참고)

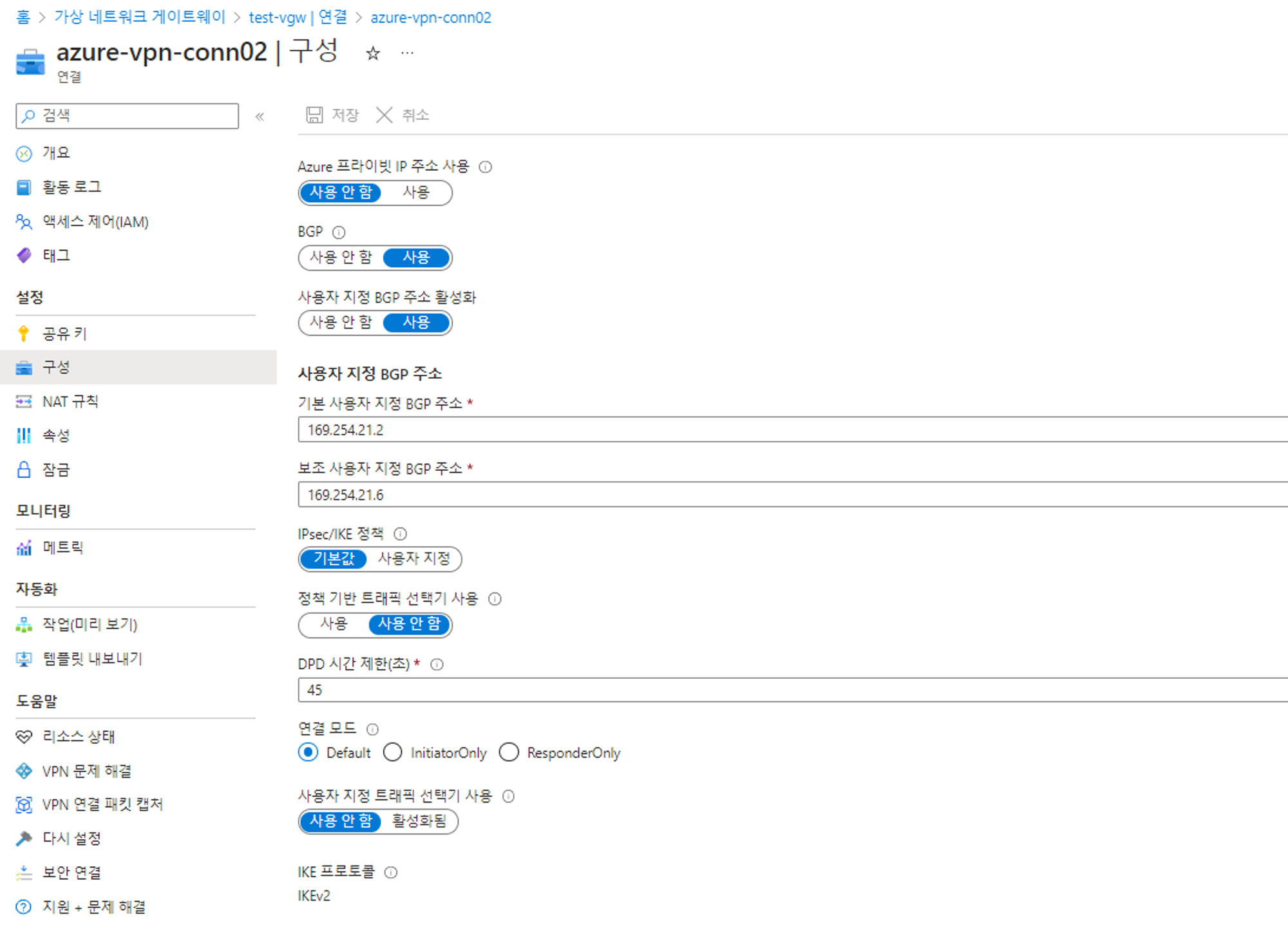

6) 가상 네트워크 게이트웨이 ↔ 로컬 네트워크 게이트웨이 2번 간의 연결 생성

• 기본 사용자 지정 BGP 주소: 169.254.21.2 (BGP APIPA 구성표 참고)
• 보조 사용자 지정 BGP 주소: 169.254.21.6 (BGP APIPA 구성표 참고)

4. VPN 연결 확인

4-1. AWS

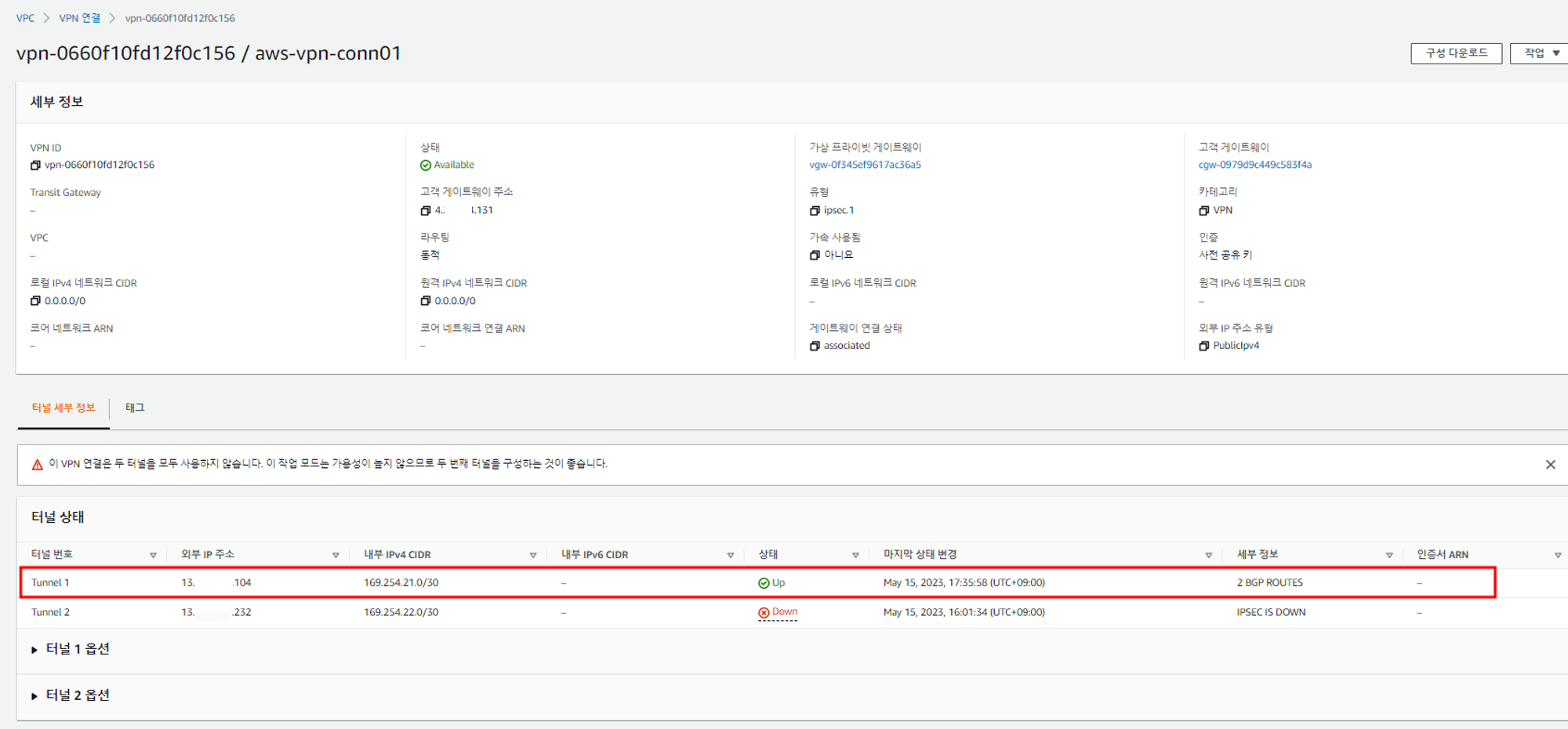

1) 연결1의 터널1 상태


2) 연결2의 터널1 상태

4-2. Azure

1) 연결1 상태

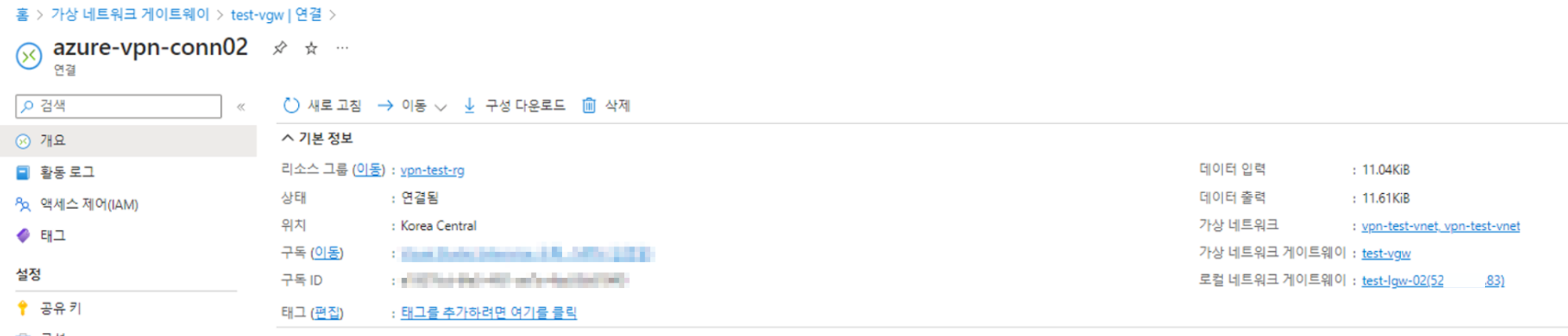

1) 연결2 상태



---
